Trajectoire dans un champ gravitationnel

18 Avril 2018   (525 mots)

Mes explorations du moment m’ont permis de “jouer” avec Sagemath et Jupyter, afin de simuler des systèmes gravitationnels peu complexes, mais pour lesquel il n’existe pas de solution analytique simple.

Le fichier Jupyter associé est disponible ici, mais ce billet est destiné à le résumer.

L’objectif de ce petit notebook jupyter est de montrer qu’il est aisé de calculer la trajectoire d’un corps dans un potentiel gravitationnel quelconque.

Pour rappel, le potentiel gravitationnel global \(\phi\) va être égal à la somme de chacun des potentiels gravitationnels individuels \(\phi_i\) : \(\phi = \sum \phi_i\).

Le champ gravitationnel résultant va alors se calculer comme

Dans la configuration considéré ici, on introduit 3 corps. Le premier est au centre du repère, le second à une distance \(d\) sur l’axe \((Ox)\) (coordonnées polaire \((d,0)\)) et le troisième afin des coordonnées polaires \((d, 2\pi/3)\).

Pour simplifier et pour favoriser une représentation graphique agréable, on ne simule pas ici le mouvement de chacun des trois corps, qu’on représente fixes dans le repère.

%display latex
reset()

d = 500 # Distance entre les deux corps
M1 = 1000 # Masse du premier corps
M2 = 500 # Masse du second corps
M3 = 1300 # Masse du troisième corps
t3 = 2 *pi / 3 # Angle en coordonnées polaire du 3ème corps
cont = 150

r = var('r');assume(r>0)
theta = var('theta')
x = var('x')
y = var('y')

Le champ gravitationnel en \((r, \theta)\) peut s’exprimer pour un corps de coordonnées polaires \((d, \theta_0)\) et de masse \(M\), :

# Fonction phi, exprimant le potentiel gravitationnel en fonction
# de r et de theta
phi(r, theta) = -(M1 / r + M2/sqrt(r^2 + d^2 - 2*r*d*cos(theta)) + M3 / sqrt(r^2 + d^2 - 2*r*d*cos(theta - t3)))
#phi(r, theta) = -(M1 / r + M2/sqrt(r^2 + d^2 - 2*r*d*cos(theta)))
#phi(r, theta) = -(M1 / r)
cp = contour_plot(-phi(sqrt(x^2 + y^2), arctan2(y,x)), (x,-700,700),
             (y, -500, 500), fill = False, cmap='hsv', labels=True,
             contours=cont, region= sqrt(x^2 + y^2) - 100 )

Pour rappel, le gradient en coordonnées polaires s’écrit

grad_r(r, theta) = phi.diff(r)
grad_th(r, theta) = phi.diff(theta)/r
r0 = vector((-400, -400))
v0 = vector((0.5, 1.5))

position = [r0]
vitesse = [v0]

acc = []
iteration = 1000
time_slice = 1

for i in range(iteration):
    vit_actuelle = vitesse[-1]
    pos_actuelle = position[-1]

    pos_nouvelle = pos_actuelle + vit_actuelle*time_slice

    x_actuel = pos_actuelle[0].n()
    y_actuel = pos_actuelle[1].n()

    r_actuel = sqrt(x_actuel^2+y_actuel^2).n()
    th_actuel = arctan2(y_actuel, x_actuel).n()

    if (r_actuel > 700 or r_actuel <= 100):
        break

    g_r  = grad_r(r_actuel, th_actuel).n()
    g_th = grad_th(r_actuel, th_actuel).n()

    a = vector ( [ - g_r * cos(th_actuel) - g_th * sin(th_actuel),
                   - g_r * sin(th_actuel) - g_th * cos(th_actuel)])


    position.append(pos_nouvelle)
    vitesse.append(vit_actuelle + a* time_slice)
    acc.append(a)

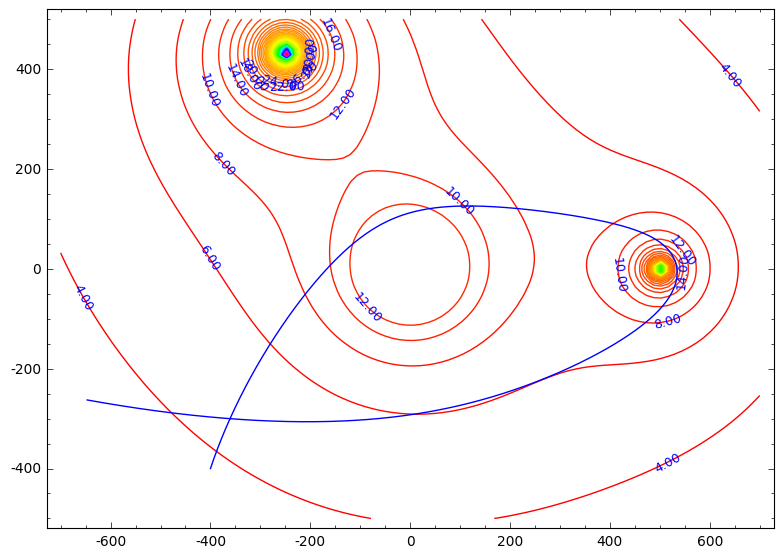

lp = list_plot(position, plotjoined=True)
Gp = Graphics()
Gp += cp
Gp += lp
Gp.show()
